CoT-VLA

📍1. 研究背景（Research Background）

我们先从VLA（Vision-Language-Action）模型说起，这是近年来在机器人操作领域特别火的一类模型。

VLA 是什么？

它的目标是：给定一段自然语言指令（语言）和当前的观察图像（视觉），输出一系列动作（行动）来完成任务。

比如：

输入：“把红色杯子放在桌子上” + 当前摄像头图像 → 输出：机器人如何移动手臂去完成这个任务。

🧠2. 当前的挑战 / 提出的问题（Motivation & Problem Statement）

传统的 VLA 模型一般是「端到端」的，直接从输入的图像和语言生成动作。

这种方式的问题是：

  1. 缺乏推理能力：复杂任务（如多步任务）需要中间思考过程，但端到端方法无法显式地规划子目标或中间步骤。
  2. 难以泛化：在真实世界中，任务多样，如果没有清晰的“想法链条”（类似人类的思考过程），模型很容易失败。
  3. 无法利用无标签数据：许多视频数据没有动作标签，无法用于训练这种端到端系统。

所以，他们提出了一个问题：

我们能否像人类一样“边想边做”，先视觉化地推理每一步，再执行动作？

💡3. 作者的创新（What They Propose）

作者提出了 CoT-VLA，意思是：

用视觉链式思维（Visual Chain-of-Thought, 简称 CoT）来增强 VLA 模型的推理能力。

什么是“视觉链式思维”？

  • 就像人类在做事情前，会脑补接下来的画面，比如“先把杯子拿起来，再移动到桌子上，然后放下”。
  • CoT-VLA 会先 一步步生成未来的中间视觉图像（子目标），然后再计划每一步该做什么动作来达成这些目标。

✨4. 为什么这很重要？

  1. 更强的推理能力：通过视觉想象中间步骤，模型能处理更复杂的任务。
  2. 利用更多数据：因为中间目标是图像，不需要动作标签，所以可以用大量的视频数据训练。
  3. 解释性强：生成的图像作为中间目标，更容易让人理解它的计划过程。

🛠️5. 它是怎么实现的？（解决方案的细节我们之后详细讲）

简单先说下结构：

  • 把一个任务分成多个 子目标图像（未来状态的视觉想象）
  • 然后用一个 动作预测器 生成一段段短动作序列，逐步达成这些目标

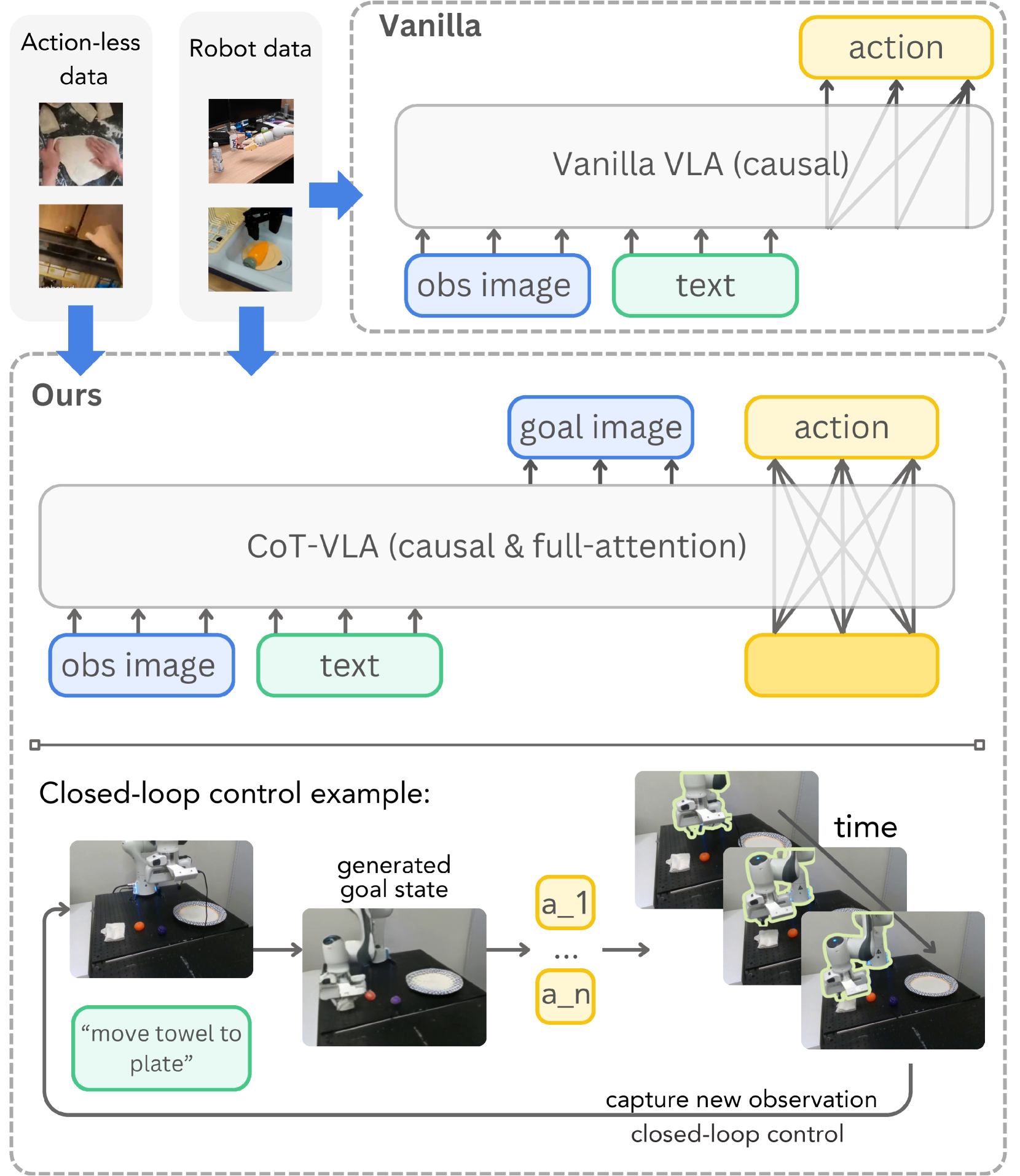

📊 CoT-VLA 模型结构

Refer to caption

这张图展示了整个流程分为两个阶段：

🔹Step 1:

视觉链式思维阶段（Visual Chain-of-Thought Reasoning）

  • 输入：任务指令（如“把杯子放在桌子上”）+ 当前观察图像（图像帧）
  • 模型生成多个未来图像（子目标）：这些图像表示任务完成过程中的中间状态，比如：
    1. 拿起杯子
    2. 移动到桌子上方
    3. 放下杯子

这些图像不是直接去执行，而是作为“思考的中间步骤”，让模型“脑补”这个过程。

🔹Step 2:

动作生成阶段（Action Plan Generation）

  • 然后，模型以当前图像 + 每一个子目标图像为输入
  • 逐个预测出达成该子目标所需的一小段动作序列（像轨迹片段）

最后，这些动作片段就组成了整个任务的完整动作序列。

🎯关键点总结

模块 输入 输出 作用
Vision CoT 图像 + 指令 子目标图像序列 拟人化思考
Action Planner 当前图像 + 子目标图像 动作片段 执行动作

你可以想象模型像这样在操作：

“我现在要完成这个任务，那我得先拿杯子，再移动，再放下… 每一步会是什么画面？好，现在我一步步来。”

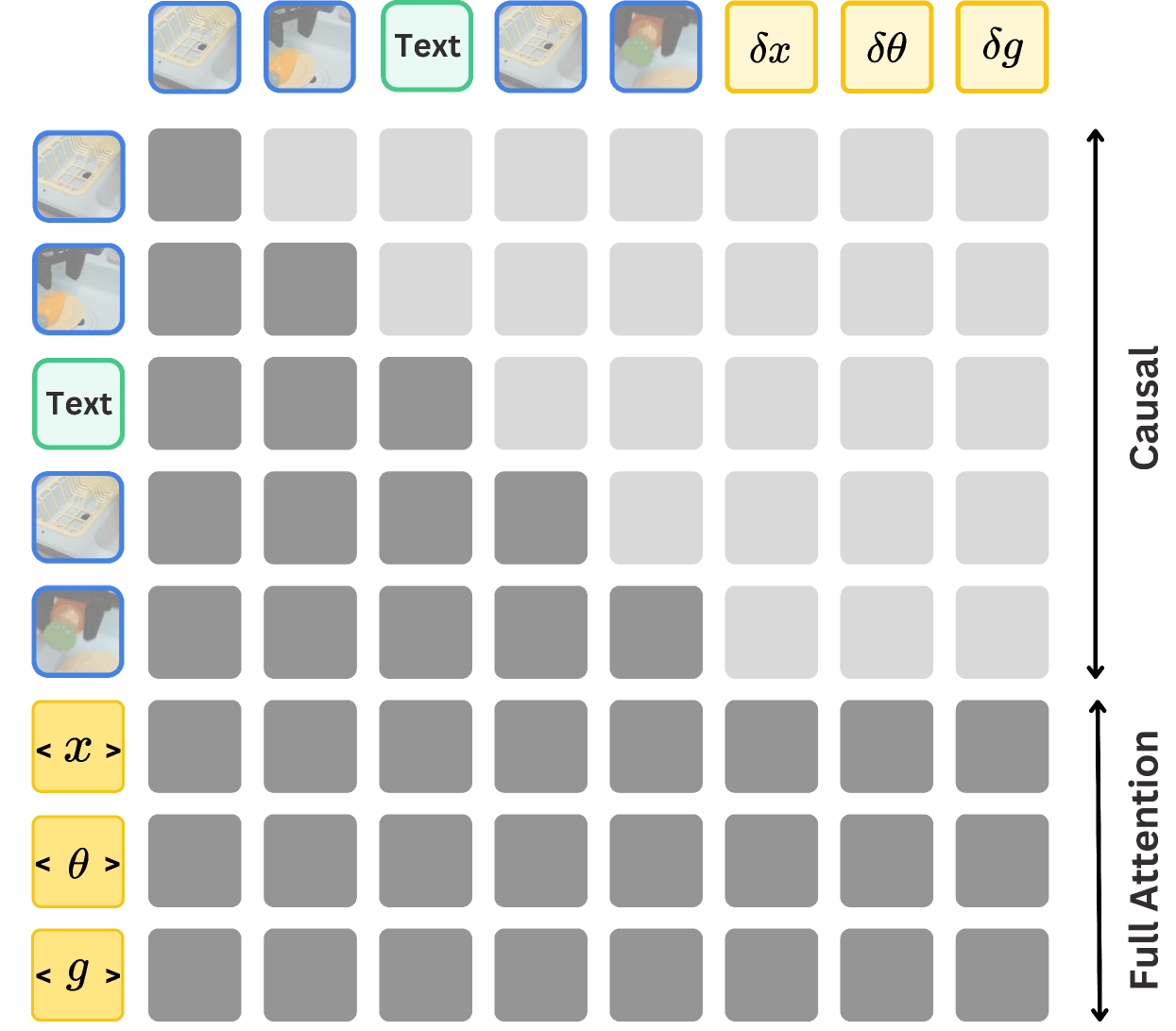

Refer to caption

1. 我们现在来深入研究：CoT-VLA 是如何生成子目标图像（goal image）的？

🧠 这部分是模型的「视觉链式思维」模块（Visual Chain-of-Thought Reasoning）

它的目标是：

给定当前观察图像（obs image）和语言指令（text），一步步生成未来的“子目标图像序列”。

就像人在执行任务前脑补每一步视觉图景，模型也要想象这些视觉状态。

🧩 输入和输出

项目 内容
输入 当前图像 + 指令文本
输出 一系列未来图像（子目标状态）

这些图像不是随便猜的，而是模型通过学习，从过去完成任务的视频中学会“视觉地思考”。

🛠️ 用的模型结构是什么？

他们使用的是一种 token-based 的图像生成 Transformer：

✅ 核心架构类似 MaskGIT / MAGVIT-2：

  • 图像不是直接生成的像素矩阵，而是转成 视觉 token（VQ-VAE 编码器将图像编码成离散 token）
  • 模型在 token 空间一步步生成目标图像的 token，然后再用解码器还原出真实图像

构成模块：

  1. 图像编码器：把原始图像压缩成 token 序列
  2. 文本编码器（如 T5）：处理指令文本
  3. Transformer（带因果注意力）：
    • 先输入当前图像 token 和文本 token
    • 然后自回归地生成未来图像 token
  4. 图像解码器：把生成的 token 变回图像

🔄 生成多步子目标的策略？

模型每次可以生成一个“子目标图像”，然后：

  • 以这个子目标作为新起点，继续生成下一个子目标
  • 直到生成固定长度的图像序列，或模型预测终止 token

这就形成了一条视觉推理链（Visual Chain-of-Thought）。

💡 举个例子：

任务：Move towel to plate

视觉链式思维可能这样生成：

  1. 当前图像 + 指令 → 子目标图像 1（手接近毛巾）
  2. 子目标图像 1 → 子目标图像 2（毛巾被抓住）
  3. 子目标图像 2 → 子目标图像 3（毛巾在移动中）
  4. 子目标图像 3 → 子目标图像 4（毛巾放到盘子上）

这些中间视觉状态就是模型的“思考过程”。

📈 训练目标（loss）

训练时用的 loss 是图像 token 的分类损失（cross-entropy），目标是让生成的 token 尽量接近 ground truth 的图像 token。

如果是使用视频数据（哪怕没有动作标签），也可以学到合理的子目标序列。

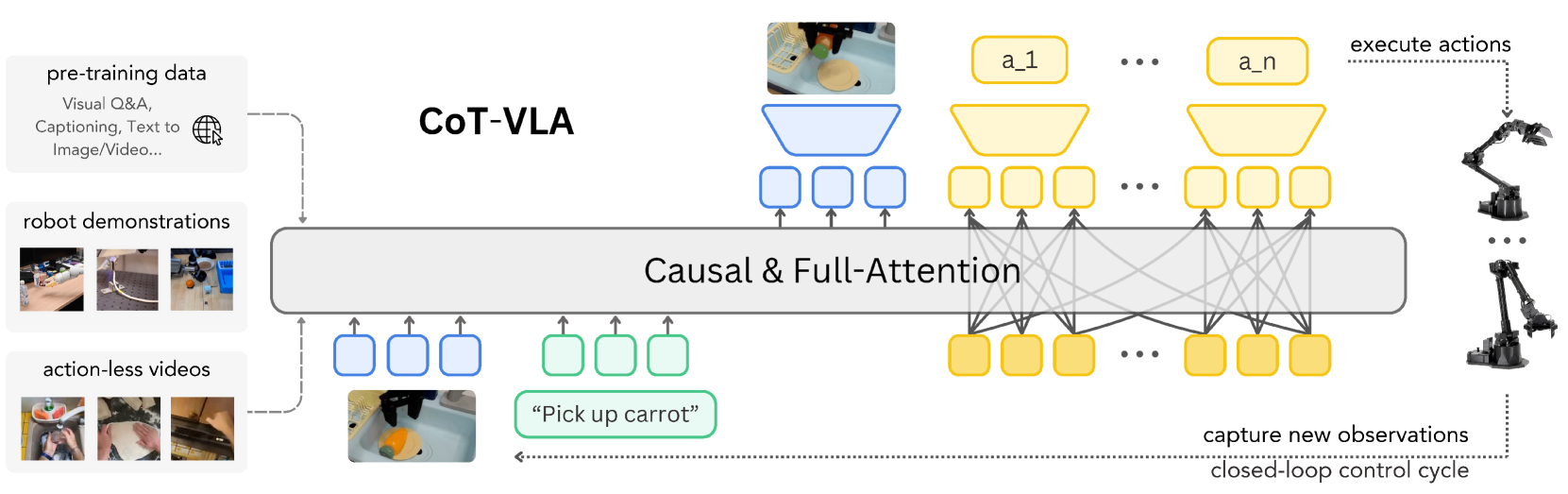

Refer to caption

2. 我们现在来看论文中第二个关键组件：动作生成器（Action Generator）。

🧠 目标回顾

子目标图像生成出来以后，模型要完成第二步：

从「当前图像 + 子目标图像 + 语言指令」中，生成实现这个目标的一段动作序列（也叫 action chunk）。

比如说，现在的图像是「手在桌子旁」，目标图像是「手抓住杯子」，那就要预测怎么移动手臂去抓杯子。

🔧 输入和输出

名称 内容
输入 当前图像 + 子目标图像 + 语言文本（嵌入）
输出 一个动作序列 a₁, a₂, …, aₙ（通常是一段较短的 primitive chunk）

📦 模块结构详解

1. 图像编码部分

  • 当前图像（observation image） 和 子目标图像（goal image）都先通过 图像编码器 转换成 token 序列（类似 CNN + Flatten/ViT）
  • 它们被拼接在一起作为视觉上下文

2. 文本编码部分

  • 语言指令用 T5/CLIP text encoder 编码成一组文本 token 或一个向量

3. Transformer 模块（核心）

  • 输入包括：
    • 当前图像 token
    • 子目标图像 token
    • 文本 token
  • 使用 Causal Transformer 或带全注意力的 Transformer（Full Attention），作为 Sequence-to-Sequence 模型
  • 输出一段动作序列（每个时间步是一个动作）

4. 动作建模方式：

  • 每个动作可能包括：
    • 位移 Δx, Δy, Δz（手的位置）
    • 角度、夹爪开合等（机械臂的完整动作向量）
  • 模型可以使用 自回归方式 预测每一步动作（像 GPT 预测 token 一样）

🧠 模型如何训练？

使用标准的行为克隆（Behavior Cloning）方法：

  • 给定状态和目标 → 模型学着人类/机器人怎么做
  • 损失函数是 MSE（预测动作 vs ground truth 动作）

$\mathcal{L}_{\text{BC}} = \sum_t | \hat{a}_t - a_t |^2$

每个子目标都会带来一段训练样本（从当前状态走向子目标的动作序列）。

🔄 推理时的流程（运行中）：

对每一个子目标图像：

  1. 当前图像 + 子目标图像 + 文本 → 输入动作生成器
  2. 得到动作序列 a₁, a₂, …, aₖ
  3. 控制机器人执行
  4. 得到新的图像，再进入下一轮（闭环控制）

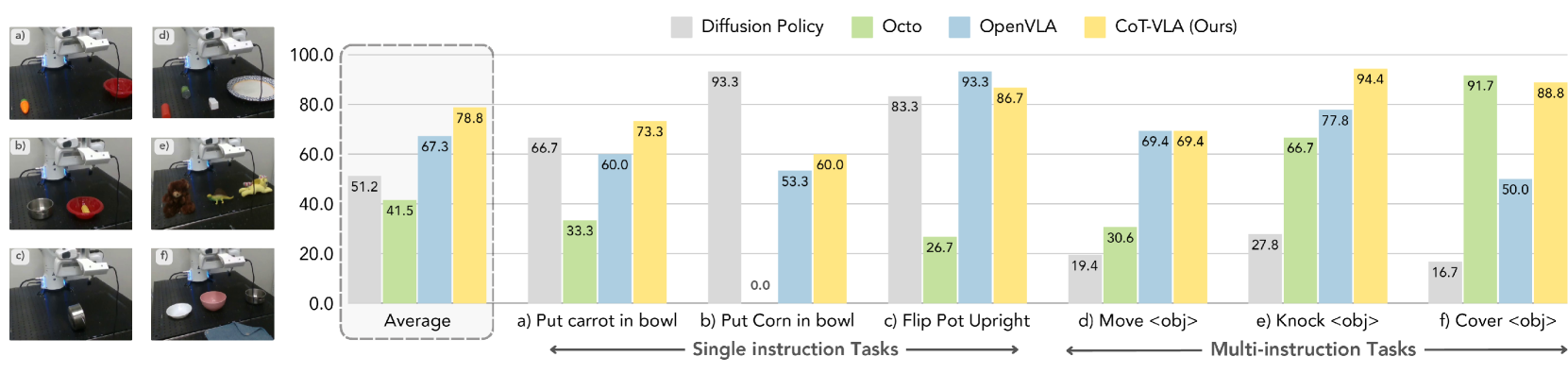

效果

Refer to caption
